用于薄膜金屬紙張等材料的表面缺陷檢測系統

2022-11-11 15:50:46 精質視覺

　　機器視覺線掃描系統經過優化，可檢測薄膜連續卷材生產中的小表面缺陷或大密度缺陷，并采用最先進的線性掃描技術來保證滿足苛刻的分辨率/速度要求。

　　薄膜和金屬紙張的缺陷檢測系統

　　工作原理

　　線掃描檢測器缺陷機器視覺控制系統使用一組超高速數字線性掃描相機，將視頻信息交換到控制PC，應用軟件獲取并分析產品圖像以截取，檢測和分類可能的缺陷。

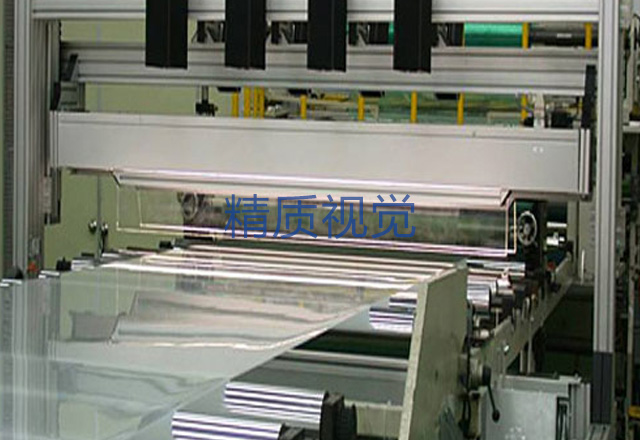

薄膜質量在線檢測設備

　　系統特點

　　該系統將使用一種特殊的超均勻的LED照明，該照明被發現是最佳的，以增強和檢測表面和密度缺陷

　　減少維護要求

　　消除了高電壓的需要

　　消除高速行掃描攝像機與電離氣燈中使用的高頻驅動之間可能的光學拍差干擾。

　　系統可以完全沒有任何電子接口到客戶系統的工作。

　　系統適合安裝在分切機或復卷機上

　　系統應用

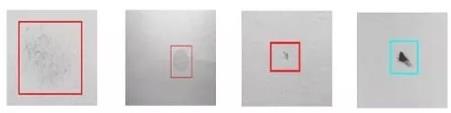

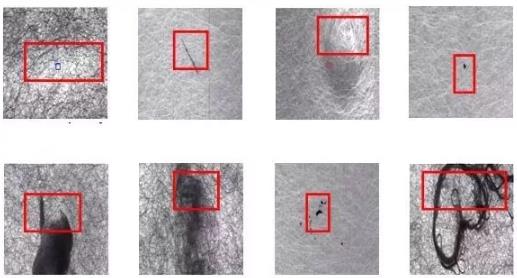

　　以下是由系統自動檢測到的一組缺陷示例：

　　金屬檢測的典型缺陷

　　非織造物檢測的典型缺陷

　　玻璃纖維織物檢測的典型缺陷

　　紙張檢測的典型缺陷

　　透明薄膜檢測的典型缺陷

　　目標用戶

　　缺陷檢查系統可以用來檢測各種不同的材料

　　各種金屬材料

　　薄膜

　　紙張

　　非織造

　　典型的組成

　　采集單元

　　1至9臺線性相機(掃描頻率30至62 MHz;高靈敏度)通過編碼器進行同步處理

　　雙專用照明系統(dioscopic和反射光)

　　非球面專業鏡頭

　　處理單元

　　工業機柜配備多處理器

　　專用軟件，通過人機界面(MMI)完全交互，允許對檢測到的每個缺陷進行分類

　　可以配置缺陷貼標系統
